Una fuga en una instalación de piscina, riego o bombeo casi siempre empieza por una elección apresurada de la pieza, el diámetro o el sistema de unión. Los accesorios de PVC a presión permiten construir redes seguras para transportar agua, pero solo funcionan bien cuando tubo, codo, válvula y adhesivo pertenecen a una combinación compatible. Aquí explico qué piezas existen, cómo elegir PN y diámetro, qué herramientas hacen falta y qué errores conviene evitar.
Una buena instalación depende de cinco decisiones básicas
- Material: el PVC-U es la opción habitual para agua fría a presión.
- Presión nominal: PN16 no significa que toda la instalación trabaje siempre a 16 bar.
- Diámetro: debe coincidir con el tubo y con el caudal previsto.
- Unión: el encolado ofrece continuidad, mientras que los enlaces desmontables facilitan el mantenimiento.
- Prueba: nunca conviene poner la red en servicio sin comprobar antes su estanqueidad.
Qué son y dónde se utilizan
Los accesorios de PVC de presión son piezas moldeadas para conectar tuberías que transportan agua u otros fluidos con presión interna. A diferencia de los accesorios de evacuación, no están pensados para trabajar por gravedad, sino para soportar una carga hidráulica continua dentro de una red cerrada.
En una vivienda suelen aparecer en circuitos de piscina, riego, filtración, impulsión de bombas y tratamiento de agua. También se emplean en pequeñas instalaciones agrícolas o industriales, siempre que el fluido, la temperatura y la presión estén dentro de los límites indicados por el fabricante.
El material más habitual es el PVC-U, es decir, PVC no plastificado. Tiene paredes interiores lisas, buena resistencia química y un peso reducido. En mi experiencia, su principal ventaja doméstica no es solo el precio, sino que permite montar recorridos limpios con pocas herramientas y un mantenimiento sencillo.
Las piezas que resuelven la mayoría de montajes
No hace falta comprar una colección enorme. Para una instalación de piscina o jardín, normalmente basta con combinar unas pocas formas y añadir piezas desmontables en los puntos donde habrá revisiones.
| Accesorio | Función principal | Uso habitual |
|---|---|---|

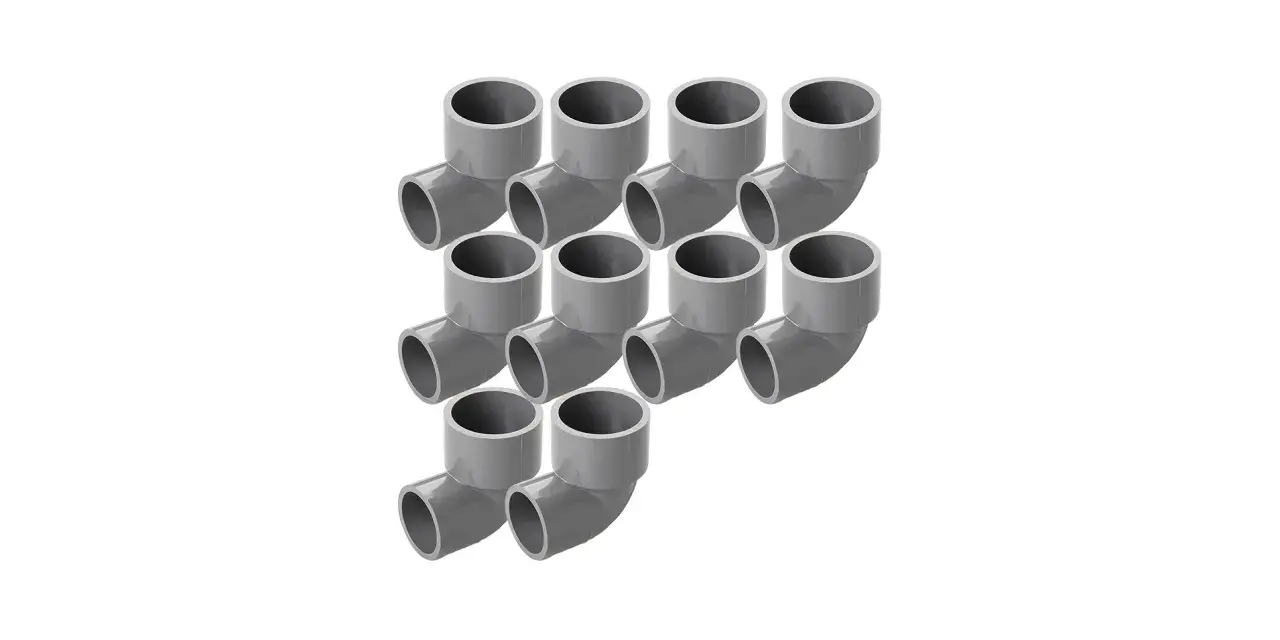

| Codo de 90º | Cambia la dirección de la tubería | Esquinas y entradas laterales |
| Codo de 45º o curva | Realiza un giro más progresivo | Reducción de pérdidas y recorridos suaves |
| Te | Divide una línea en dos ramales | Riego, bypass y derivaciones |
| Manguito | Une dos tramos del mismo diámetro | Reparaciones o prolongaciones |
| Reducción | Conecta diámetros diferentes | Adaptación a bombas, filtros y válvulas |
| Enlace de tres piezas | Permite separar una parte de la instalación | Bombas, filtros y equipos que requieren servicio |
| Tapón | Cierra una línea | Finales de circuito o futuras ampliaciones |
| Brida o portabrida | Une el PVC con equipos o tuberías embridadas | Filtros, depósitos y grupos de bombeo |
Para conectar una tubería de PVC con una rosca metálica o con una válvula, elegiría un accesorio mixto reforzado. La parte de PVC se encola y la parte roscada recibe el componente externo. No conviene forzar una rosca de plástico sencilla contra una pieza metálica, porque el apriete puede provocar grietas difíciles de detectar.
Los enlaces desmontables cuestan algo más que un manguito fijo, pero suelen compensar junto a una bomba, un filtro o una válvula. Ahorran cortes de tubo cuando llega el momento de cambiar una junta o retirar un equipo.
Cómo elegir diámetro, PN y material
El diámetro se decide por caudal, no solo por la boca del equipo
El diámetro debe coincidir con el tubo y con la conexión del equipo, pero también con el caudal que debe circular. Una tubería demasiado pequeña aumenta la velocidad del agua y las pérdidas de carga; una demasiado grande puede encarecer el montaje sin aportar una ventaja real.
Para instalaciones de piscina se ven con frecuencia diámetros de 50 y 63 mm, mientras que el riego doméstico puede utilizar medidas menores. En equipos de mayor caudal aparecen 75, 90, 110 mm o más. Yo mediría siempre el diámetro exterior del tubo y comprobaría la ficha técnica, porque DN, diámetro nominal y medida comercial no siempre se expresan de la misma forma.
Lee también: Herramientas de obra en España y para qué sirve cada una
Qué significa PN
La presión nominal, indicada como PN6, PN10 o PN16, sirve para clasificar la capacidad del sistema bajo unas condiciones concretas. Como referencia, PN16 equivale aproximadamente a 16 bar en la clasificación nominal, normalmente con agua alrededor de 20 °C, pero no debe interpretarse como una autorización automática para trabajar continuamente a ese valor.
La temperatura, el diámetro, el tipo de unión, los golpes de ariete y el fluido pueden reducir la presión admisible. Las fichas técnicas de fabricantes como Cepex muestran gamas de PVC-U con accesorios PN16 y otras piezas PN10, por lo que conviene revisar cada referencia en lugar de asumir que toda la serie tiene la misma capacidad.
| Situación | Qué comprobar | Decisión prudente |
|---|---|---|
| Riego doméstico | Presión de la bomba y golpes de ariete | Elegir una clase superior a la presión normal de trabajo |
| Piscina | Caudal, filtro, bomba y válvulas | Mantener el mismo sistema de presión en toda la línea |
| Agua caliente | Temperatura máxima del PVC-U | Consultar compatibilidad; puede ser necesario otro material |
| Producto químico | Concentración y resistencia química | No utilizar PVC-U sin confirmación técnica |
Mi regla es sencilla: la instalación queda limitada por su componente más débil. Un tubo PN16 conectado a una válvula PN10 no convierte el conjunto en PN16. También revisaría juntas, roscas y bridas, porque una fuga suele aparecer antes en la unión que en el cuerpo del accesorio.
Encolar, roscar o instalar enlaces desmontables
El encolado mediante soldadura química es el sistema más habitual. El adhesivo no funciona como una simple pegatina: ablanda superficialmente el PVC y crea una unión continua entre tubo y accesorio. Por eso la preparación de las superficies influye tanto como la calidad del producto.
- Corta el tubo a escuadra y elimina rebabas interiores y exteriores.
- Limpia y seca ambas superficies con el producto compatible recomendado.
- Comprueba el montaje en seco y marca la profundidad de entrada.
- Aplica el adhesivo de forma uniforme, sin dejar zonas sin cubrir.
- Introduce el tubo hasta el fondo con un pequeño giro, manteniéndolo quieto durante unos segundos.
- Respeta el tiempo de curado indicado por el adhesivo antes de llenar o presurizar la red.
En diámetros pequeños y condiciones templadas, la manipulación puede ser posible tras unos 15 o 30 minutos, pero eso no significa que la unión ya admita la presión de servicio. Con frío, humedad, diámetros grandes o una red exigente, el curado puede requerir varias horas o incluso 24 horas.
Las roscas son útiles cuando se necesita desmontar una pieza o adaptar una medida, pero no las usaría como solución universal. Hay que aplicar cinta de PTFE con moderación, enroscar primero a mano y terminar con un apriete ligero. El exceso de fuerza rompe el accesorio, especialmente cuando se combina plástico con metal.
Los enlaces de tres piezas ofrecen el mejor equilibrio en equipos de mantenimiento. En una depuradora, por ejemplo, colocaría uno antes y otro después del filtro si el espacio lo permite. El pequeño incremento de coste se recupera la primera vez que hay que retirar el equipo sin cortar tuberías.
Herramientas y materiales que realmente hacen falta
Para un montaje doméstico no se necesita maquinaria especial, pero sí herramientas que permitan cortar y preparar el tubo correctamente. Este sería mi equipo básico:
- Cortatubos o sierra de dientes finos para conseguir cortes rectos.
- Escariador, lima o cúter para eliminar rebabas sin dañar el tubo.
- Rotulador y cinta métrica para marcar profundidades y orientar las piezas.
- Limpiador y adhesivo para PVC de presión, compatibles con el diámetro y el tipo de PVC.
- Guantes y paño sin pelusa para trabajar con superficies limpias.
- Llave de correa para enlaces y tuercas plásticas, evitando mordazas que marquen el material.
- Tapones de prueba y manómetro cuando se vaya a comprobar una red nueva.
El adhesivo debe estar en buen estado y conservarse según las instrucciones del fabricante. Si está demasiado espeso, forma grumos o ha cambiado de textura, yo no arriesgaría una instalación enterrada por ahorrar unos euros.
En precios orientativos de tiendas españolas, un codo sencillo puede partir de unos 0,36 euros, un manguito de aproximadamente 0,43 euros y una te de 0,44 euros en medidas pequeñas. Los accesorios mixtos reforzados suelen superar 1,50 euros, mientras que bridas, enlaces grandes y piezas especiales pueden costar bastante más. El precio real aumenta con el diámetro, la presión nominal y la marca.
Errores frecuentes que terminan en fugas
El fallo más común es mezclar piezas de evacuación con componentes de presión. Aunque exteriormente parezcan iguales, no tienen necesariamente el espesor ni la clasificación necesarios. Yo comprobaría siempre que el tubo y el accesorio indiquen claramente su uso para conducción a presión.
- Usar un diámetro incorrecto: no se debe forzar un tubo para que entre en una boca parecida.
- Encolar sobre suciedad o humedad: el adhesivo pierde continuidad y la unión puede gotear.
- No insertar el tubo hasta la marca: queda menos superficie de contacto y aumenta el riesgo de separación.
- Presurizar demasiado pronto: la unión parece firme, pero aún no ha completado el curado.
- Apretar en exceso una rosca: las fisuras aparecen a veces después de varios ciclos de presión.
- Olvidar la dilatación y los soportes: una línea larga necesita fijación adecuada y espacio para pequeños movimientos.
- No prever desmontaje: colocar todo encolado junto a la bomba complica cualquier reparación futura.
También revisaría la posibilidad de golpe de ariete, que es el aumento brusco de presión causado por el cierre rápido de una válvula o la parada de una bomba. En redes de riego con electroválvulas, una válvula de cierre progresivo, un depósito o una protección específica puede ser más importante que comprar accesorios con una PN aparentemente mayor.
La prueba final debe hacerse con agua y con el procedimiento definido por el proyecto o por el fabricante. No recomiendo probar una instalación doméstica con aire comprimido, porque la energía acumulada en una red presurizada puede provocar una rotura peligrosa. Primero se llena lentamente, se purga el aire y se revisan todas las uniones antes de ponerla en funcionamiento normal.
Una elección práctica para piscina y jardín
En un circuito de piscina, empezaría dibujando el recorrido desde la bomba hasta el filtro, las válvulas y los retornos. Después separaría los puntos fijos, que pueden ir encolados, de los equipos que deben desmontarse. Esa simple planificación evita llenar la instalación de codos innecesarios y facilita localizar una avería.
Para riego, prestaría especial atención a las derivaciones. Una te con válvula independiente permite cerrar un sector sin dejar sin agua todo el jardín. En una línea principal larga, las curvas suaves y el diámetro adecuado suelen mejorar más el funcionamiento que añadir presión a la bomba.
Si la instalación transporta agua potable, elegiría productos con la certificación y la declaración de conformidad apropiadas para ese uso. Para productos químicos, agua caliente o instalaciones industriales, no me limitaría a la etiqueta “PVC presión”. La compatibilidad depende del fluido, la concentración, la temperatura y el tiempo de exposición.
La instalación fiable empieza por una lista corta y comprobada
Antes de comprar, anotaría diámetro exterior, presión de trabajo, temperatura, tipo de unión y fluido. Con esos cinco datos es mucho más fácil descartar piezas incompatibles y evitar compras duplicadas.
En una red pequeña, la mejor combinación suele ser PVC-U de presión, accesorios de la misma serie, adhesivo compatible y enlaces desmontables junto a bombas, filtros y válvulas. El resultado no depende de llenar el carro con más piezas, sino de que cada unión esté limpia, bien alineada y preparada para el mantenimiento que llegará con el tiempo.
